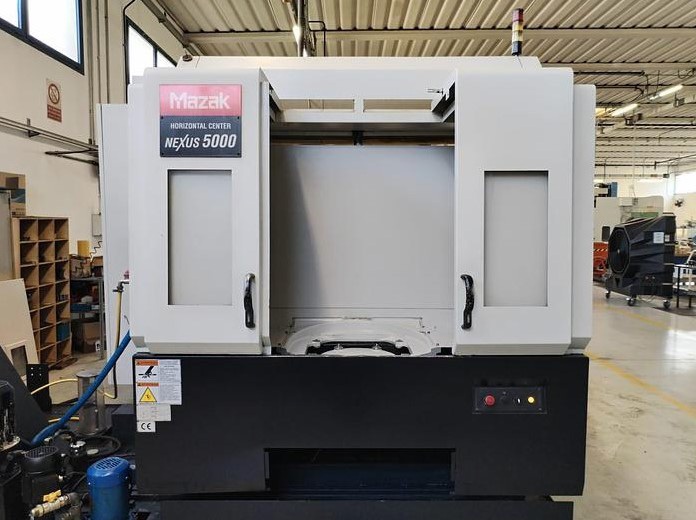

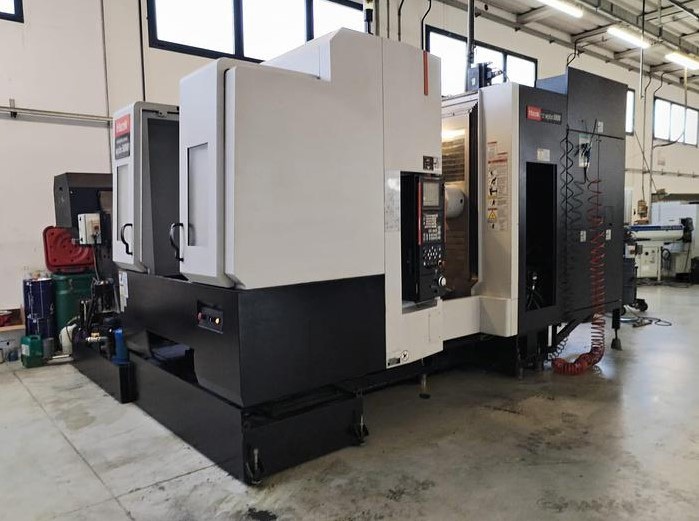

Centro di lavoro orizzontale MAZAK HCN - 5000

Anno 2006

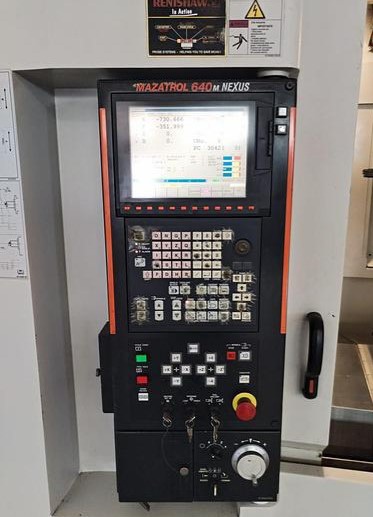

Unità di governo FUSION

Asse X (corse)730

Asse Y (corse)730

Asse Z (corse)800

Lunghezza della tavola500

Larghezza della tavola500

Dimensioni max pezzo(lung. x larg. alt.) tavolaD.800 x 1000

Superficie della tavola (mandrino)

Fori maschiati

Peso max pezzo (mandrino)500kg

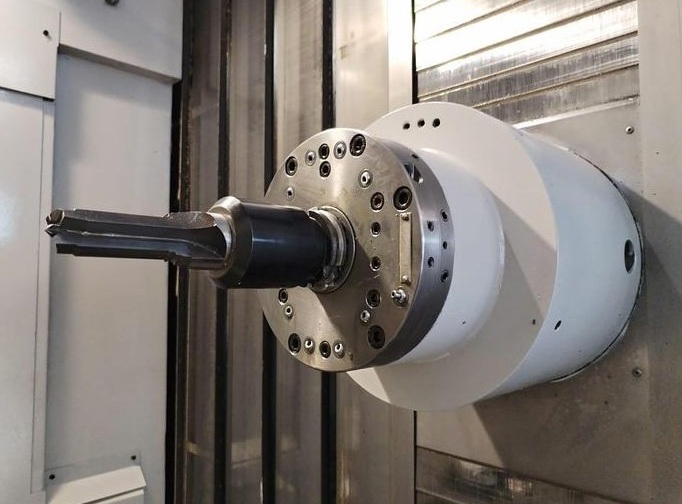

Mandrino (mandrino)18000

Attacco mandrino (mandrino)ISO 40

Coppia (cont. / 10 min)(mandrino)168 NM

Spostamento rapido asse X(spostamento rapido)60.000

Spostamento rapido asse Y(spostamento rapido) 60.000

Spostamento rapido asse Z (spostamento rapido)60.000

Numero di utensili (magazzino atc) 80

Diametro max. utensile (magazzino atc) D. 95 D.170

Lunghezza max. utensile dalla linea di riferimento

(magazzino atc) 170

Metodo di selezione dell’utensile (magazzino atc) Fisso

Peso max. utensile (magazzino atc) 12

Tempo cambio utensile (magazzino atc) 2.8

Pressione (refrigerante) 20Bar

Vasca refrigerante (refrigerante) 500 L

Altezza (dimensioni macchina) 2813

Larghezza (dimensioni macchina) 2623

Profondità (dimensioni macchina) 5769

Peso (dimensioni macchina) 11430

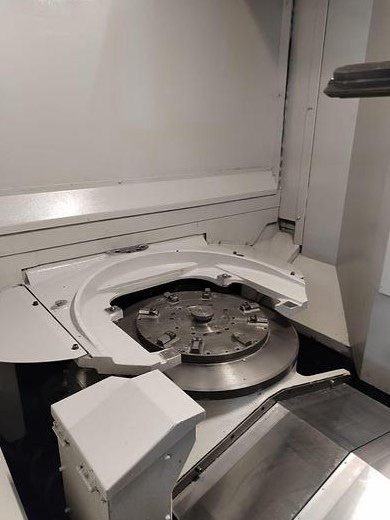

Misura PALLET 500x500
